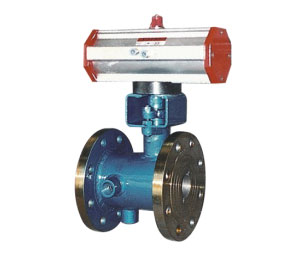

保溫閥門中電動保溫球閥及工作原理

閥門下面要為介紹的是保溫閥門中電動保溫球閥及工作原理。電動保溫球閥具有良好的保溫保冷特性，且閥門的通徑與管徑一致，同時又能 降低管路中介質熱量損失。主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。 由于采用整體式結構，因而保溫球閥比一般球閥何種更小，重量更輕，且無外漏，密封性能良好，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。

電動保溫球閥采用一體化結構，有輸入控制信號(4～20mA DC或1～5V DC)及單相電源即可控制運轉，具有功能強、體積小、輕便宜人、性能可靠、配套簡單、流通能力，特別適合于介質是粘稠，含顆粒，纖維性質的場合。目前該閥廣泛應用于食品、環保、輕工、石油、造紙、化工教學和科研設備、電力等行業的工業自動控制系統中。

電動保溫球閥的工作原理：

電動保溫球閥以DC24V、AC220V或AC380V電源電壓作動力，直接接受統一標準信號(4-20mA DC、0-10mA DC或1-5V DC、0-10V DC)，將此轉變成與輸入信號相對應的位移，以角度位移(0～90o)運動，改變球芯的旋轉開度，因此一定的輸入信號對應一定的位置開度，實現比例調節動作。(二位開關式接受DC24V、AC220V或AC380V電源電壓作動力，通過電機正反轉實現開關動作，并同時輸出開關閥位指示信號)。
